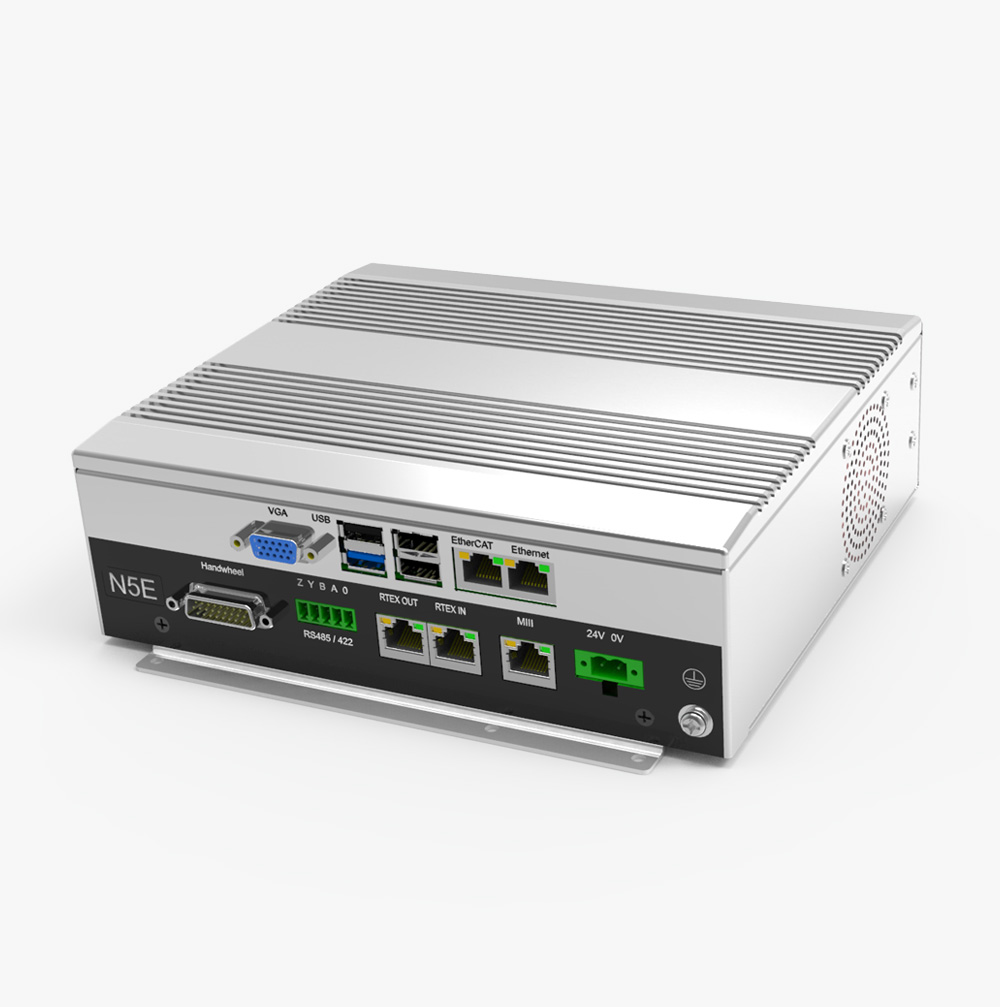

N5E

产品描述:

N5E系列控制器是上海铼钠克数控科技股份有限公司的一款高性价比、模块化、多总线控制器,拥有友好人机交互界面、丰富的二次开发接口、成熟的应用方案配套。控制器支持CNC闭环控制,最小伺服周期250μs,保证伺服响应。其结构安全、稳定、可靠,其配套面板可定制、可选触摸屏。

产品特点:

支持多种总线类型伺服驱动

· 支持EtherCAT/RTEX/ MECHATROLINK-III 通讯类型

支持全闭环控制

· 可以接收多种编码协议,实现光栅尺位置读取


高开放性

· 可搭载铼钠克RTCP五轴数控系统

· 可搭载铼钠克不同型号的面板

· 可搭载铼钠克各种功能的数控系统


通讯/网络功能

· 支持高速大容量USB接口设备

· 1000M网络通讯

· 支持远程诊断、监控和调试

· 支持RS485/RS422串口

· 支持ModbusTCP 数据传输


产品规格:

×

标配

选配



产品硬件规格参数

项目

规格

N5E

N5ER

N5EM

N5ET

CPU

Intel

内存

2GBytes

2GB

2GB

2GB

2GB

用户存储

固态硬盘

8GB

8GB

8GB

8GB

铁电

128KBytes

网络

1000Mbps EtherNet

总线

EtherCAT

MECHATROLINK III

×

×

RTEX

×

×

串行总线

RS485/RS422

USB接口

移动存储接口

脉冲输出

5V差分正交脉冲输出

AB相手轮控制

AB脉冲输入,9 IO输入

控制轴数

16伺服轴

最小/最大伺服周

250us

~2000us

250us

~2000us

250us

~2000us

250us

~2000us

面板接口

YCP6S

扩展I/O

EtherCAT I/O

显示接口

VGA

LVDS

触摸屏



产品软件规格参数

项目

描述

高速高精度

GACC 0/1/2

高速轮廓控制功能,提供针对模具、零件的不同加工需求的功能包

RTCP刀尖跟随

五轴RTCP加工

程序模拟

在线模拟,提供线条、实体模拟模式

QUI 用户自定义界面

客户定制化画面开发

PVTG5.1

Hermite插补

PlugIN开发

支持客户进行自主二次开发,并提供注册码加密保护

NCExpert

智能编辑

断电复归

支持程序断点继续加工

串口通讯

支持RS485/RS422 工业总线通信,支持ModbusTCP 通信

触摸屏支持

支持多种型号触摸屏控制

总线并用

EtherCATM3RTEXEtherCAT+M3EtherCAT+RTEX

双路径支持

可支持双路径控制
